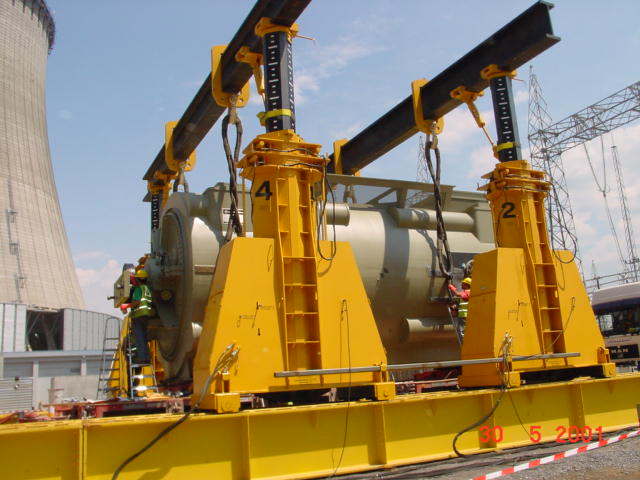

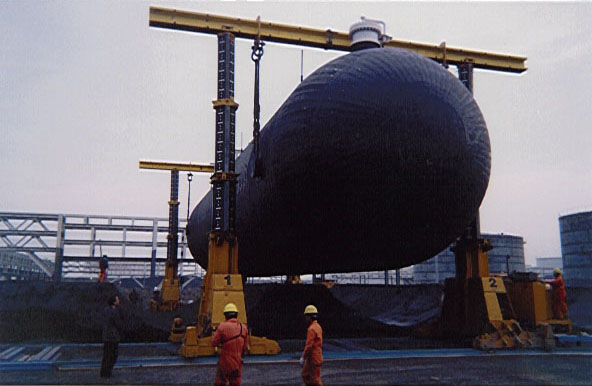

無錫中東搬運施工案例大型設備吊裝現場步驟分析：

大型設備吊裝前應具備的條件：
        1、設備裝配圖、設備平立面布置圖，技術要求，設備說明書及有關標準規范資料。
       2、設備安裝基礎經檢驗合格，滿足安裝要求，并已經辦理中間交接手續。
       3、安裝設備已在當?shù)氐厥屑?jí)質量技術監督局辦理安裝告知手續，并得到批復。
       4、設備經檢查符合設計圖紙要求并具備起吊條件。
       5、施工場地平整，道路已經修好，吊裝場地?fù)Q填硬化值達到要求。
       6、吊裝索具已按施工方案要求配備好并應有合格證明。
       7、起重機的機械和安全裝置，經檢測符合安全操作要求。
       8、吊裝前必須進行安全技術交底及辦理吊裝許可手續，同時應在正式吊裝前進行試吊一次。
       9、核對塔底裙座環上的地腳螺栓孔距離尺寸與基礎上預埋地腳螺栓相符。
       10、人、機、料、電準備到位。
       11、設備吊裝前，必須做好全面仔細的檢查核實工作。檢查設備本體安裝基準標記，方位線標記是否正確，同時應做好設備基礎的清理、放線、鏟麻面及放墊鐵等工作。
       12、大型設備對地基壓強及地基處理方法

大型設備吊裝步驟：
       1.吊裝前準備
           1. 施工現場需通過甲方現場指揮部協調有關部門或單位進行清理、清除雜物。保持地面堅實且平整。起重機站位及行走范圍內的地面耐壓力應符合規范要求，起重機站位及行走范圍內的地面耐壓力不小于300N/cm2，當達不到要求時，應鋪設鋼板。
           2. 基礎驗收及處理
設備吊裝前，必須對基礎進行復測。與基礎施工單位辦理中間交接證書。基礎上應明顯畫出標高基準線，縱橫中心線。
基礎外觀不應有裂紋、蜂窩、空洞及露筋等缺陷；基礎驗收應由甲方、土建、我方共同參加。
           3. 按設備安裝圖紙仔細核對設備的管口方位，塔的外形尺寸及地腳螺栓孔和基礎中預埋螺栓的位置和尺寸。每根地腳螺栓兩側各放一組墊鐵，每組不多于4塊，薄的放中間，墊鐵所選用斜墊鐵成對使用，材質Q235。
       2.吊裝前檢查
           ①吊裝前設備基礎需經交接驗收，基礎施工單位應提交質量證明書、測量記錄、標高基準線、坐標軸線、沉降觀測水準點等標志。
           ②基礎檢查：
                   A、外觀不得有裂紋、蜂窩、空洞及露筋等缺陷。
                  B、坐標位置允差：±20mm；
                  C：基礎標高允差：+0 ~-20mm；
                  D、基礎上平面的上水平度： 5 （每米），10（全長）；
                  E、上平面不平度允差5/1000，最大10mm；
                  F、垂直偏差允差：5（每米），10（全長）；
                  G、予埋地腳螺栓：標高（頂端）允差：+20~-0，中心距（在跟部和頂部測量）：±2

       3.吊裝
           1. 根據現場情況，選擇好吊車站位位置。
           2. 吊裝前執行指揮應與起重司機統一信號，指揮時必須做到旗語準確、哨聲清脆、旗語與哨聲協調動作。
           3. 由專業起重工將鋼絲繩牢固鎖在吊點位置上。保持鋼絲繩左右對稱，以便起吊后保持塔體垂直。
           4. 將塔基礎上放置好墊鐵，各組墊鐵要保持水平，且在一個水平面上。待各項工作準備做好后起試吊，設備抬起500MM后，放下，檢查各吊點及吊車受力、鋼絲繩、卡具情況，支撐面變化，確認無誤后，主、輔吊車司機在起專業起重工的指揮下緩緩出桿，起重機的外伸支腿應按使用要求全伸，其支腿應有足夠的支承面積。
           5. 起重機在吊裝作業時，臂桿的起落及車體的回轉不得同時操作，應分開進行。在吊裝的全過程中，臂桿與設備的空間距離不得小于0.2m。
           6. 使設備慢慢直立起來。（輔助吊裝的400噸吊車配合主吊車把塔直立后撤下）待塔體完全直立后，轉動起重臂將設備吊到設備基礎上方，然后使塔體慢慢下落，同時根據塔的管口方位圖邊下落邊調整塔的朝向。待塔的基礎環接近塔基礎的預埋螺栓時，暫時停止下落，調整塔體方位使塔的基礎環螺栓孔與塔基礎預埋螺栓對齊后，再緩緩下落直至整個塔體坐在基礎之上。然后將預先準備好的螺母擰在螺栓之上。
           7. 用盤尺測量塔的中心線位置。水準儀測量塔的標高和水平度，用經緯儀測量塔的鉛垂度。利用斜墊找平找正，邊找邊測量。使塔的各項技術要求達到以下標準：
                  A、中心位置允差±5mm；
                  B、標高允差：±5mm；
                  C、塔體安裝鉛垂度允差：h/1000。最大30mm；
                  D、方位允差：±10mm；
           8. 吊裝作業時，所有人員不得在起重臂及被吊物下停留或通過，非指定的專業人員，嚴禁攀登起重機臂桿。
           9. 吊裝前應組織有關人員進行安全聯合大檢查。
           10.被吊物平穩就位后，未經指揮人員許可不得摘鉤。進行摘鉤作業時，下方嚴禁其它人員作業。

        4.吊裝安全技術交底
           ⑴吊裝作業司機與指揮人員應持證上崗，嚴格遵守起重作業的有關規定，不得擅離工作崗位。
           ⑵進行高空作業時，必須系好安全帶。
           ⑶起重作業前，應檢查各安全預防設備的動作是否安全可靠，確保起重機安全工作。
           ⑷吊裝作業時，吊車臂及吊物下嚴禁站人。吊車要有專人指揮，指揮人員必須熟悉機械吊裝有關操作規程及指揮信號。在吊裝過程中，指揮人員應精神集中；吊車司機和司索人員必須聽從指揮，統一行動，人員分工明確，確保吊裝的安全可靠。應找好重心，以使起吊平穩。起吊速度應均勻，回轉應平穩，下落應低速輕放，不得忽快忽慢和突然制動。設備下方嚴禁站人。
           ⑸禁止斜吊作業，禁止在6級風和雨雪天氣的情況下進行吊裝作業。
吊車支腿必須支牢，必要時應打上“二腿”，以防土質松軟，吊裝時發生危險。
           ⑹起重機駕駛員除對“停車”信號，不管任何人發出都得接受外，其它信號只能接受信號員統一指揮。
           ⑺吊裝作業時，作業范圍內應設警戒線，嚴禁非工作人員通過。
